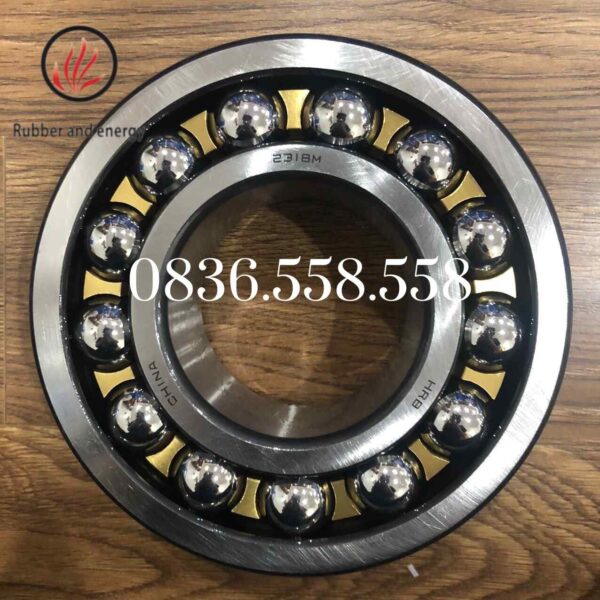

Vòng bi cầu 2 dãy tự lựa 2318

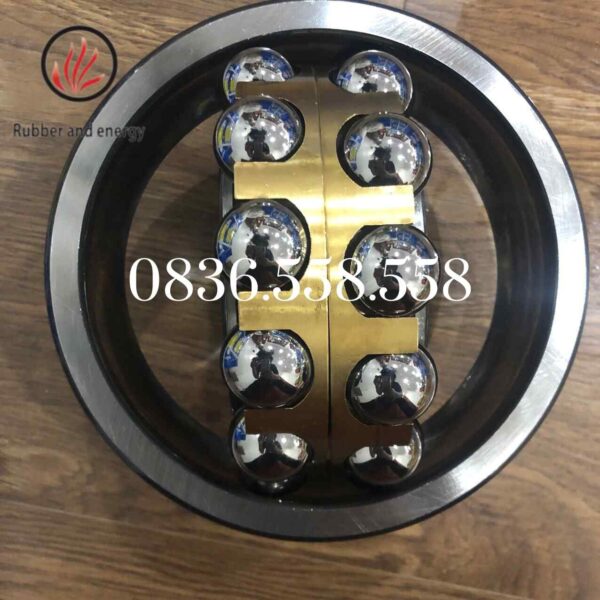

Vòng bi cầu 2 dãy tự lựa

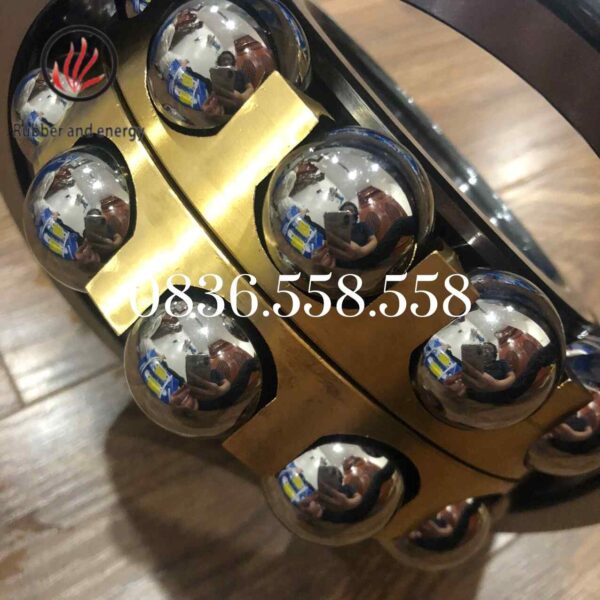

Vòng bi cầu 2 dãy

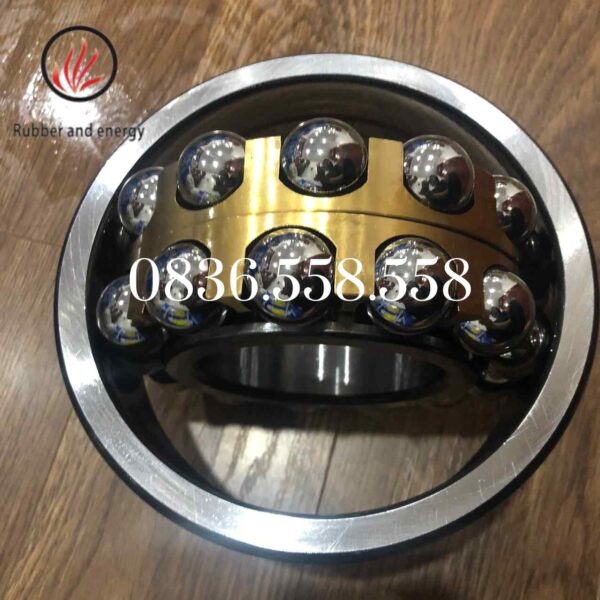

Bạc đạn cầu 2 dãy
Vòng bi cầu 2 dãy tự lựa HRB 2318M

Vòng bi – Bạc đạn Cầu 2318M

Thông số kỹ thuật vòng bi:

  • Đường kính trong: 90mm
  • Đường kính ngoài: 160mm
  • Độ dày vòng bi: 64mm
  • Trọng lượng vòng bi: 8.45kg
  • Chủng loại vòng bi: Vòng bi Cầu 2 dãy tự lựa
  • Thương hiệu: HRB
  • Tình trạng vòng bi: Còn hàng

This post is also available in: English (English)

Vòng bi – bạc đạn cầu 2 dãy tự lựa 2318M là vòng bi với 2 dãy bi cầu gắn liền vào một vòng cách. Vòng bi có thể hoạt động ở tốc độ rất cao. Chúng có khả năng tự lựa nên giảm đáng kể được sự tăng nhiệt. cũng như ảnh hưởng đến công suất của máy. Chính vì những lợi ích như vậy mà hiện nay chúng được ứng dụng rất nhiều trong thiết kế máy  móc các ngành công nghiệp. Hãy cùng chúng tôi tìm hiểu những tính năng ưu việt nổi trội của sản phẩm này thông qua bài viết dưới đây nhé.

Thông số kỹ thuật Vòng bi Cầu 2 dãy tự lựa 2318M

  • d –  Đường kính danh nghĩa bên trong của ổ trục: 90mm
  • D – Đường kính ngoài danh nghĩa của ổ trục: 160mm
  • B – Chiều rộng danh nghĩa của vòng trong: 64mm

Bản vẽ vòng bi cầu 2 dãy tự lựa

Bản vẽ vòng bi cầu 2 dãy tự lựa

Vòng bi Cầu 2 dãy tự lựa 2318M có kích thước đường Vát mép

  • r 1,2: Kích thước vát hướng tâm: 0.6mm

Tải trọng định mức:

  • Cr  Tải trọng định mức (kN): 153
  • Cor Tải trọng định mức (kN): 157

Tốc độ giới hạn Vòng bi Cầu 2 dãy tự lựa 2318M

  • Tốc độ giới hạn Mỡ bôi trơn (r/min): 2800vòng/phút
  • Tốc độ giới hạn Dầu bôi trơn (r/min): 3400vòng/phút

Kích thước cài đặt:

  • da min: 103mm
  • Da max: 177mm
  • ra: 2.5

Hệ số tính toán:

  • Y0: 1.8
  • Y1: 1.7
  • Y2: 2.6
  • e: 0.37

Đặc điểm của vòng bi Cầu hai dãy tự lựa 2318M

Vòng bi cầu hai dãy tự lựa 2318M HRB là vòng bi cầu thép hàng đôi có rế bằng đồng thau. Bề mặt rãnh vòng ngoài là bề mặt hình cầu phù hợp với tâm ổ trục. Vòng trong có rãnh sâu hàng đôi. Khi thực hiện chuyển động quay, bi thép, lồng và vòng trong có thể nghiêng tự do so với trục vòng ngoài ở một mức độ nhất định. Với thiết kế như vậy cho phép vòng bi này có thể chịu tải khá cao. Chính vì vậy, chúng còn cho phép vòng bi chuyển động quay với tốc độ khá nhanh so với vòng bi tang trống tự lựa. Ví dụ như: Trục máy nghiền, máy băm…

Tốc độ trong khoảng 2.800 – 3.400 RPM. Vì vậy trục và ổ trục có thể được tự động điều chỉnh do quá trình thiết kế và lắp đặt không đúng cách. Tuy nhiên, độ nghiêng tương đối của vòng trong và vòng ngoài không được vượt quá 3°. Loại vòng bi này được sử dụng chủ yếu để chịu tải trọng hướng tâm. Tuy nhiên nó cũng có thể chịu tải dọc trục nhỏ hơn so với tải hướng tâm. Nhưng không thể chịu tải hướng trục thuần túy.

Phân loại vòng bi cầu hai dãy tự lựa

Được phân loại làm 4 loại chính

  • Bạc đạn cầu hai dãy tự lựa không có nắp che theo thiết kế hở cơ bản.
  • Bạc đạn cầu hai dãy tự lựa có phớt chặn ở cả hai mặt ký hiệu 2RZ . Loại phớt có tấm thép gia cố loại này được làm từ cao su acrylonitrile butadiene (NBR) chống mài mòn và chịu dầu. Dải nhiệt độ làm việc cho phép từ -30°C đến +100°C. Vòng bi có phớt tiêu chuẩn được bôi trơn bằng mỡ gốc lithium, có tính chống rỉ và chịu nhiệt độ cao từ -30°C đến 110°C.
  • Bạc đạn cầu hai dãy tự lựa côn thường có lỗ côn (độ côn 1:12). Ở vòng trong dùng để lắp ráp bằng cách sử dụng măng xông (ống lót côn). Đối với vòng bi dạng côn, khe hở tiêu chuẩn của nhóm C3 được sử dụng để thiết kế.
  • Bạc đạn cầu hai dãy tự lựa có vòng trong kéo dài

Phân loại vòng bi cầu hai dãy tự lựa

Những loại bạc đạn cầu 2 dãy tự lựa lớn dải 130 và 139 được phát triển cho các ứng dụng đặc biệt trong nhà máy giấy. Có thể dùng cho các ứng dụng chịu quá tải nặng và yêu cầu ma sát thấp thích. Loại bạc đạn này có rãnh và lỗ bơm mỡ ở vòng ngoài và lỗ bơm mỡ ở vòng trong.

Một số dải 12 và 13 có các viên bi nhô ra ở mặt bên.

Vòng bi cầu hai dãy tự lựa 2318M có cấu tạo như thế nào

Bạc đạn cầu hai dãy tự lựa có cấu tạo bao gồm: Vòng trong, vòng ngoài, bi cầu, dạng hình cầu, vòng cách (khung, rế).

Có hai dãy bi cầu, có hai mặt lăn và vòng ngoài một mặt lăn hình cầu với tâm mặt cầu trùng với trục của ổ. Do đó, trục của vòng trong bi và vòng cách có thể xoay quanh tâm này mà không gây ra ứng lực phụ tải nào. Điều này cho phép vòng bi có thể làm việc trong điều kiện có sự lệch trục giữa 2 mặt tiếp xúc của vòng trong và vòng ngoài một góc nhỏ (do lỗi lắp ráp, hoàn thiện các chi tiết máy).

Lỗi gia công lắp đặt vòng bi bạc đạn cầu hai dãy tự lựa
Lỗi gia công lắp ráp vòng bi – bạc đạn cầu hai dãy tự lựa

Thiết kế bên trong của ổ bi tự điều chỉnh cơ bản HRB đã được cải tiến và nó có khả năng chịu lực cao hơn so với ổ trục thiết kế tiêu chuẩn ban đầu. Vòng bi có thể chịu tải nặng hơn, Nếu tải trọng không thay đổi, nó có thể cải thiện độ tin cậy hoạt động và kéo dài tuổi thọ vòng bi.

Với thiết kế như vậy cho phép vòng bi này có thể chịu tải khá cao (do thiết kế 2 dãy bi) ngoài ra chúng còn cho phép vòng bi chuyển động quay với tốc độ khá nhanh so với vòng bi cà na. Đây chính là điêm khác biệt cơ bản giữa vòng bi này với vòng bi trụ 2 dãy tự lựa (vòng bi cà na).

Chất liệu dùng để sản xuất vòng bi cầu hai dãy tự lựa là gì

Bạc đạn Cầu hai dãy tự lựa được sản xuất bằng nguyên liệu thép và Crom để gia tăng tính chịu lực, chịu nhiệt cho vòng bi.

Khung Bạc đạn Cầu hai dãy tự lựa tiêu chuẩn thường sử dụng nylon 66 được gia cố bằng sợi thủy tinh làm lồng tiêu chuẩn (hậu tố mã TN). Tốc độ vận hành cao, nhiệt độ vận hành lên đến +120℃. Đối với các ổ trục cần chạy liên tục trong điều kiện nhiệt độ cao hoặc khắc nghiệt, có thể sử dụng lồng dập bằng thép hoặc lồng bằng đồng gia công.

Ưu điểm của vòng bi cầu hai dãy tự lựa

  • Thích nghi được với cả lệch động và tĩnh
  • Hoạt động dưới tốc độ cao hiệu quả
  • Giảm thiểu thời gian bảo trì
  • Độ ma sát thấp
  • Nhiệt độ vận hành thấp
  • Yêu cầu bôi trơn thấp
  • Khả năng làm việc ở tốc độ cao rất cao
  • Ít tiếng ồn khi hoạt động
  • Tăng sản lượng và thời gian chạy máy
  • Chi phí vận hành và bảo trì thấp
  • Tuổi thọ chất bôi trơn tăng lên đáng kể
  • Giảm mức tiêu hao năng lượng
  • Thân thiện với môi trường.

Nhược điểm của vòng bi cầu hai dãy tự lựa

Không chịu được độ lệch trục trên 3°.

Ứng dụng của vòng bi cầu hai dãy tự lựa

Băng tải trong dây truyền sản xuất
Thang máy và thang cuốn
Quạt máy công nghiệp
Máy móc chế biến giấy và bột giấy
Máy móc dệt
Máy móc gặt đập và chế biến lúa gạo
Máy móc xây dựng
Thingành chế biến thực phẩm
Thiết bị hàng hải

Vòng bi HRB đạt tiêu chuẩn Quốc tế

Trên thị trường hiện nay có rất nhiều hãng sản xuất bạc đạn. Tùy thuộc vào nhu cầu hoặc thiết bị sử dụng mà có thể lựa chọn loại vòng bi phù hợp. Vòng bi – Bạc đạn kim thương hiệu HRB (Harbin Bearing Group Corp). Được áp dụng với các tiêu chuẩn chất lượng được áp dụng trong chế tạo và sản xuất Vòng bi ISO9001-2008, thương hiệu cạnh tranh nhất của Trung Quốc, CASC, GJB9001A-2001TS16949-2009AS9100 và ISO14001.

Tại sao nên mua vòng bi của thương hiệu HRB ?

Thương hiệu vòng bi HRB được thành lập vào tháng 10/1950 bởi nhà nước Trung Quốc trong “kế hoạch 5 năm lần thứ nhất”. Với tiền thân là Công ty TNHH sản xuất vòng bi Cáp Nhĩ Tân là 1 trong 156 Công trình xây dựng trọng điểm của đất nước Trung Quốc khi đó. Hiện nay, Công ty TNHH sản xuất vòng bi Cáp Nhĩ Tân đã trở thành Tập đoàn vòng bi Cáp Nhĩ Tân (Harbin Bearing Group Co., Ltd). Vòng bi HRB đã trở thành một trong ba cơ sở sản xuất vòng bi – bạc đạn lớn của đất nước Trung Quốc.

Để lựa chọn loại sản phẩm tốt, bạn cần đến một địa chỉ uy tín. Với gần 20 năm kinh nghiệm hoạt động trong ngành sản xuất các sản phẩm yêu cầu đòi hỏi kỹ thuật cao. Chúng tôi đã cải tiến và vận hành rất nhiều hệ thống máy móc thiết bị. Chúng tôi khẳng định sẽ là đơn vị uy tín hàng đầu cung cấp các giải pháp vận hành máy móc hiệu quả nhất. Chúng tôi luôn phục vụ khách hàng với tôn chỉ “Đồng hành với sự lớn mạnh của khách hàng”.
