Vòng bi kim (Needle roller bearings) hay còn gọi là bạc đạn kim, vòng bi lăn ống kim. Bạc đạn kim và vòng bi đũa có thiết kế tương đồng. Bạc đạn kim được sử dụng chủ yếu cho chuyển động tròn quanh trục khi mà tải trọng không cao và bề dày tiếp xúc là khá mỏng. Trong các môi trường hoạt động ở không gian hẹp. Có rất nhiều loại thiết kế vòng bi kim khác nhau để phù hợp với những ứng dụng trong thiết kế máy móc.

Đặc điểm của vòng bi Kim

Bạc đạn kim có thiết diện nhỏ. Tỷ lệ giữa đường kính ngoài của vòng bi với đường kính đường tròn nội tiếp rất nhỏ. Do đó các con lăn của chúng có đường kính tương đối nhỏ. Tùy từng loại mà có kích thước khác nhau. Chiều dài của con lăn có thể dài gấp 3 đến 10 lần đường kính của chúng. Với thiết kế như vậy, chúng thích hợp hoạt động trong khoảng không gian giới hạn theo chiều hướng kính. Khả năng chịu tải trọng của chúng cực kỳ lớn.

Bạc đạn kim với nhiều kiểu thiết kế gồm có hỗn hợp như: Bộ con lăn kim, loại có phớt chặn. Và vòng cách, loại không có vòng trong, loại có vòng trong. Và loại vòng bi – bạc đạn chà kim cũng là một ứng dụng không thể thiếu. Các vòng bi này hầu như đều có vòng cách bằng thép dập, nhưng cũng có thiết kế không có vòng cách.

Cấu tạo của vòng bi kim

Bạc đạn kim cấu tạo gồm 4 phần chính đó là: Vòng ngoài, vòng trong, vòng cách (khung), con lăn.

Tuy nhiên có những vòng bi có cấu tạo chỉ có 2-3 phần. Bên cạnh đó còn có những vòng bi kim được thiết kế và sản xuất riêng để lắp đặt vào các chi tiết máy móc đặc biệt. Các vòng bi này hầu như đều có vòng cách bằng thép dập, nhưng cũng có thiết kế không có vòng cách, không có vòng trong, vòng ngoài.

Vòng bi kim được phân loại theo các yếu tố sau

• Phân loại theo cấu tạo dãy bi thì chia thành các loại: 1 dãy, 2 dãy và 3 dãy.
• Phân loại theo chuyển động tròn thì chia thành 2 loại: 1 chiều và 2 chiều.

Bạc đạn kim một chiều chủ yếu được sử dụng trong các ứng dụng đặc biệt trong ngành sản xuất bao bì.

• Phân loại theo cấu tạo khung (rế) bao bi thì gồm có loại: có khung bao bì và không có khung bao bi.

Vòng bi kim không có khung được thiết kế giúp cho nó có thể chuyển động hướng tâm nhanh hơn vòng bi bình thường. Tuy nhiên tuổi thọ của vòng bi cũng ngắn hơn do nó không có Khung ngăn cách giữa các viên bi.

• Phân loại theo cấu tạo loại có phớt chặn và không có phớt chặn.
• Vòng bi – Bạc đạn chà Kim

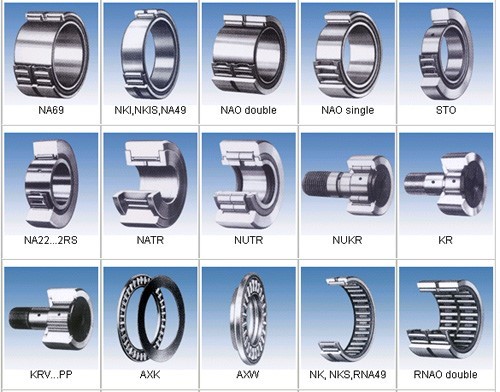

Vòng bi kim có các loại ký hiệu sau

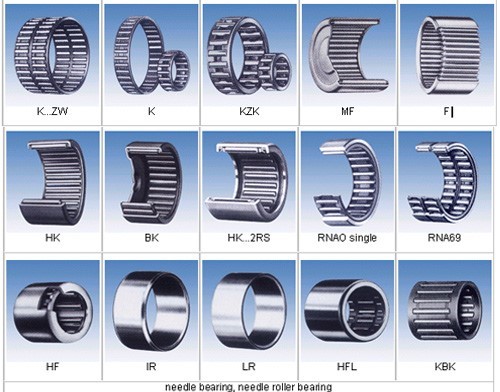

• Loại  HKvà BK .Ví dụ HK1010,HK1012,HK1412….
• Loại NA, RNA, NK, NKS.Ví dụ như RNA4904,NA4900,NA4901,NK12/12,NK12/16….
• Vòng bi kim tổ hợp：
• Tổ hợp NKIA : Bạc đạn kim và bi tiếp xúc góc.
• Tổ hợp NKIB: Bạc đạn kim và bi cầu tiếp xúc góc dạng tách rời.
• Tổ hợp NKX: Bạc đạn kim không có vòng trong và bi đẩy lực.
• Tổ hợp NKXR: Bạc đạn kim không có vòng trong và bi đẩy lực.

Ứng dụng của bạc đạn kim

Vòng bi kim có cấu tạo đặc biệt, nên được sử dụng khá phổ biến cho hộp số ô tô, xe nâng, máy nén, bánh rang thước lái… Dây chuyền sản xuất, thiết bị nông nghiệp, ngành công nghiệp sản xuất bao bì, dệt, máy ép nhựa, máy cắt và xây dựng…

Trên thị trường hiện nay có rất nhiều hãng sản xuất bạc đạn. Tùy thuộc vào nhu cầu hoặc thiết bị sử dụng mà có thể lựa chọn loại vòng bi phù hợp. Vòng bi – Bạc đạn kim thương hiệu HRB (Harbin Bearing Group Corp). Được áp dụng với các tiêu chuẩn chất lượng được áp dụng trong chế tạo và sản xuất Vòng bi ISO9001-2008, thương hiệu cạnh tranh nhất của Trung Quốc, CASC, GJB9001A-2001, TS16949-2009, AS9100 và ISO14001.

Tại sao nên mua vòng bi của thương hiệu HRB ?

Thương hiệu vòng bi HRB được thành lập vào tháng 10/1950 bởi nhà nước Trung Quốc trong “kế hoạch 5 năm lần thứ nhất”. Với tiền thân là Công ty TNHH sản xuất vòng bi Cáp Nhĩ Tân là 1 trong 156 Công trình xây dựng trọng điểm của đất nước Trung Quốc khi đó. Hiện nay, Công ty TNHH sản xuất vòng bi Cáp Nhĩ Tân đã trở thành Tập đoàn vòng bi Cáp Nhĩ Tân (Harbin Bearing Group Co., Ltd). Vòng bi HRB đã trở thành một trong ba cơ sở sản xuất vòng bi – bạc đạn lớn của đất nước Trung Quốc.

Để lựa chọn loại sản phẩm tốt, bạn cần đến một địa chỉ uy tín. Với gần 20 năm kinh nghiệm hoạt động trong ngành sản xuất các sản phẩm yêu cầu đòi hỏi kỹ thuật cao. Chúng tôi đã cải tiến và vận hành rất nhiều hệ thống máy móc thiết bị. Chúng tôi khẳng định sẽ là đơn vị uy tín hàng đầu cung cấp các giải pháp vận hành máy móc hiệu quả nhất. Chúng tôi luôn phục vụ khách hàng với tôn chỉ “Đồng hành với sự lớn mạnh của khách hàng”.
